Strukturelle Innovation
Dreidimensionale Struktur
Das einzigartige, dreidimensionale und orthogonale Design mit Abmessungen von 90° × 90° spart 60 Prozent des InstAlleationsraums.
Drei Schnittflächenzentrenlinien treffen an einem Punkt zusammen, wodurch eine echte dreidimensionale Trennung des Strömungsbereichs entsteht.
Die inneren Strömungskanäle sind aufgrund der Erwägungen der Strömungsmechanik optimiert worden, wodurch die Turbulenz um 45 Prozent reduziert wird.
Verbessertes strukturelles Design
Wesentliche Komponenten nutzen eine lokale Verstärkungstechnologie, wodurch die Druckbeständigkeit um 50 Prozent erhöht wird.
Wissenschaftlich geplante Verstärkungsrippen an den Außenwänden bieten eine hervorragende Widerstandsfähigkeit gegen Drehbelastungen.
Die mit Flanschen versehene Befestigungsfläche sorgt für eine stabile Montage.
Schutztechnologie
System für die Vollimmersions-Elektrophorese
360°-Elektrophoretische Beschichtung ohne toten Winkel, Dicke 45–55 µm.
Die Epoxidharzbeschichtung ist chemisch widerstandsfähig und kompatibel mit einem pH-Wert von 3. Einsatztemperatur: bis –11 °C
1500 Stunden Salt-Spray-Tests wurden erfolgreich absolviert; dadurch wurde der Korrosionsbeständigkeitsstandard auf Stufe 9 erreicht.
Technische Parameter:
Material: Formbares Gusseisen
Arbeitsdruck: 3.5MPa
Temperaturbereich: -25℃～120℃
Spezifikationen: Standardanschlüsse in den Größen 1“, 1-1/4“, 1-1/2“ und 2“
Beschichtung: Schwarzes Epoxid-Elektrophoreseprodukt + Polyurethan-Schutzschicht
Anwendungsszenarien:
Dreidimensionales Rohrnetz: Dreidimensionale Verknüpfung der Rohrleitungswege in Fabriken
Integration der Ausrüstung: Mehrdirektionale Rohranschlüsse für komplette Anlagensets
Raumoptimierung: Kompakte Ausführung für enge Räume wie Maschinenräume und Rohrleitungsverbindungen
Systemupgrad: Dreidimensionale Transformation herkömmlicher, flacher Tee-Formen
Professionelle InstAlleation:
① Bestimmen Sie die 3D-Raumkoordinaten und markieren Sie die drei Fließrichtungen.
② Verwenden Sie ein Nivelliergerät, um sicherzusTellen, dass die Referenzfläche für die InstAlleation horizontal ist.
③ Es wird empfohlen, die InstAlleation mit der untersten Benutzeroberfläche zu beginnen.
④ Ziehen Sie die Bolzen schrittweise und in diagonaler Reihenfolge an.
⑤ Führen Sie nach der InstAlleation einen 3D-Drucktest durch.
Qualitätskontrolle:
Erkennung von 3D-Koordinaten; Positionsgenauigkeit ±0,3 mm
Druckprüfung bei 7,0 MPa; der Druck muss für 10 Minuten aufrechterhalten werden
Prüfung der Einheitlichkeit der Beschichtungsdicke (Variationskoeffizient ≤0,15)
100%-Dichtigkeitsprüfung (0,6 MPa)
Auswahlleitfaden:
Standardanwendung: Gleicher Durchmesser – Seitenausgänge in Form von Ellbogen
Systemoptimierung: Unterscheidung zwischen Seitenauslass-Eckventilen (größeres Hauptrohr, kleineres Nebenrohr)
Hochdruckumgebung: Verdickte Seitenauslass-Ecken
Sonderanforderungen: Anpassbare, nicht standardmäßige Eckausgänge

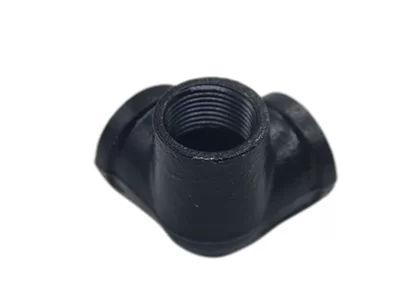

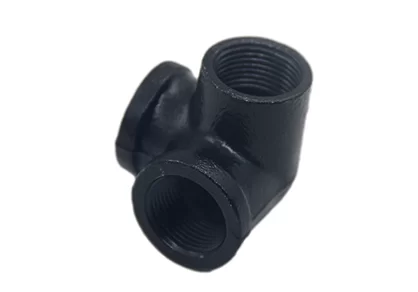

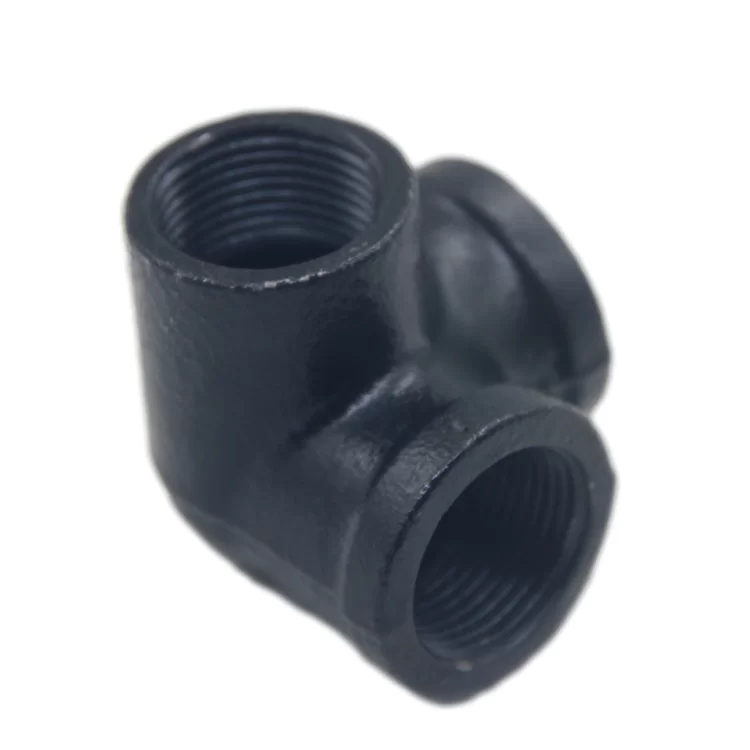

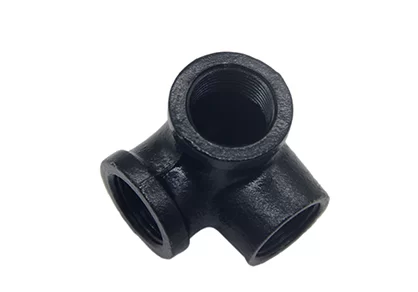

MAlleoy-Elektrophoretische Seitenanschlusse – Sie definieren neu die räumliche Gestaltung der Leitungsanordnungen durch 3D-Technologie und umfasen Schutz!
